GENIUS BRAIN 20 6100362 – Centrale 24V per Battente
164,90 €
- In pronta consegna
- Spedizione express 24/48 h · 6 €Ordina entro le 17:00 di un giorno lavorativo: spedito il giorno lavorativo successivo.
- Originale GeniusGaranzia legale 24 mesi.
- Reso entro 14 giorniCome funziona il reso
Tutto sul prodotto

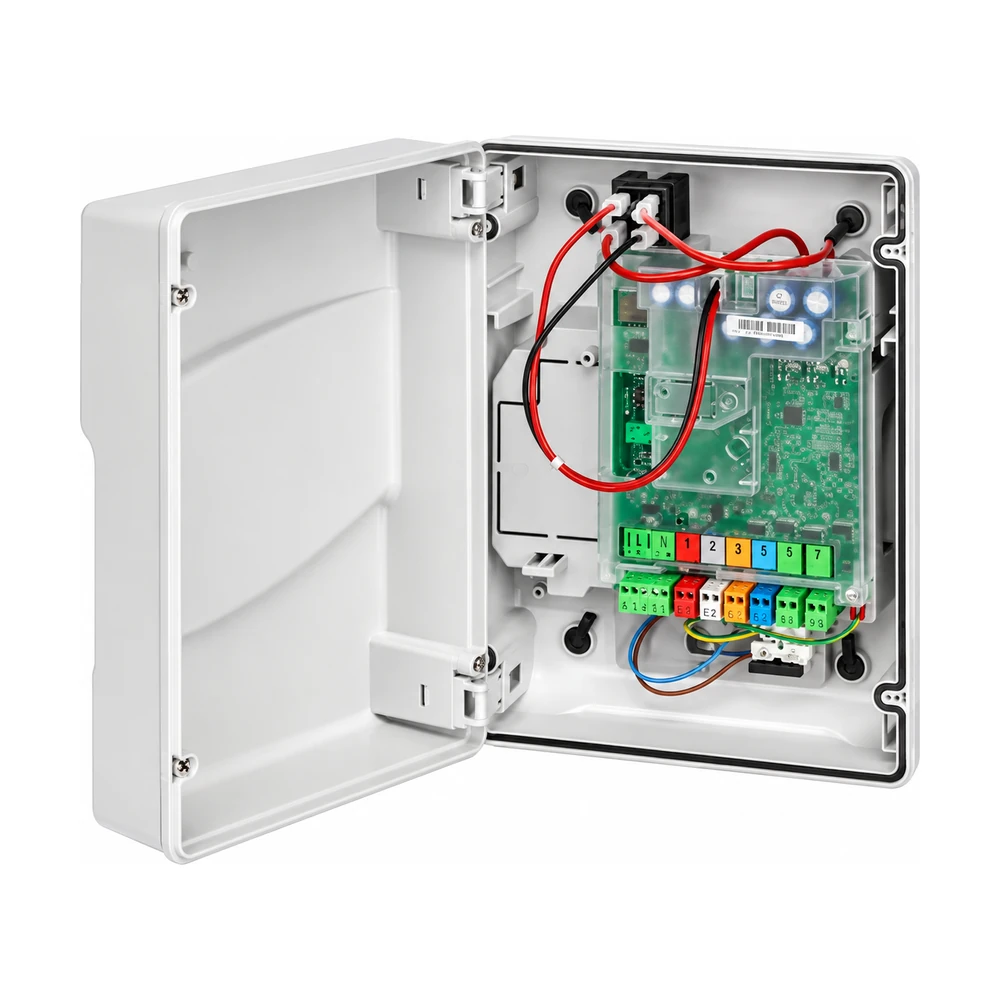

La BRAIN 20 è l’apparecchiatura elettronica che GENIUS ha messo a listino al posto della BRAIN 15 (codice 6100263), oggi fuori produzione. Comanda uno o due motoriduttori a 24 Vdc per cancelli a battente, a pistone o a braccio articolato, e mantiene la stessa disposizione di morsetti e connettori della scheda che sostituisce.
Rispetto alla scheda che sostituisce, la BRAIN 20 integra l’encoder virtuale: rileva l’ostacolo leggendo l’assorbimento del motore, senza bisogno di un encoder fisico sul motoriduttore. In standby assorbe 4,4 W, che scendono a 0,5 W con il modulo XLC a innesto, il valore richiesto dalle normative europee sui consumi in attesa. Il firmware si aggiorna via USB con il modulo XUSB e la scheda è predisposta per l’alimentazione da pannello solare.
Caratteristiche principali
- Sostituisce la BRAIN 15 (6100263) mantenendone collegamenti e connettori
- Comanda 1 o 2 motoriduttori a 24 Vdc per cancelli a battente
- Encoder virtuale integrato per il rilevamento dell’ostacolo
- Programmazione da display e pulsanti a bordo scheda
- Sette logiche di funzionamento: E, EP, A1, A, AP, B, C
- Standby 4,4 W, ridotti a 0,5 W con il modulo XLC
- Aggiornamento firmware via USB con modulo XUSB
- Ingressi BUS G-Way per accessori e sicurezze
- Contenitore con grado di protezione IP54
Specifiche tecniche
| Tipologia | Apparecchiatura elettronica per cancelli a battente |
| Alimentazione | 220–240 V~ 50/60 Hz |
| Tensione motori | 24 Vdc |
| Numero di motori | 1 o 2 |
| Potenza massima | 350 W |
| Potenza massima motori | 340 W totali, 170 W per motore |
| Potenza in standby | 4,4 W – 0,5 W con modulo XLC |
| Alimentazione accessori | 24 Vdc 500 mA, più 300 mA su BUS G-Way |
| Carico massimo lampeggiante | 15 W a 24 V |
| Fusibile di protezione | F 2,0 A – 250 V |
| Logiche di funzionamento | E, EP, A1, A, AP, B, C |
| Ingressi | OPEN A, OPEN B, STOP, BUS G-Way |
| Uscite | Motori, lampeggiante, alimentazione accessori, elettroserratura, OUT programmabile |
| Connettori rapidi | Alimentazione, modulo radio RQFZ, modulo XLC, modulo XUSB |
| Rilevamento ostacolo | Encoder virtuale integrato |
| Grado di protezione | IP54 |
| Temperatura di esercizio | -20 °C / +65 °C |
| Codice | 6100362 |
| Codice sostituito | 6100263 (BRAIN 15) |
Compatibilità
La BRAIN 20 pilota i motoriduttori GENIUS per cancelli a battente alimentati a 24 Vdc, sia a pistone sia a braccio articolato: è la scheda di riferimento per gli impianti che montavano la BRAIN 15. Gli accessori si collegano in BUS G-Way a due fili.
Il modulo radio RQFZ, il modulo a basso consumo XLC e il modulo XUSB sono a innesto e vanno acquistati a parte: non sono compresi nella confezione. La scheda non comanda motori a 230 V, per i quali serve una centrale della serie corrispondente.
Domande frequenti
Posso montarla al posto della mia BRAIN 15 senza rifare l’impianto?
Sì. GENIUS ha progettato la BRAIN 20 come sostituta diretta della BRAIN 15 e ne ha mantenuto la disposizione di morsetti e connettori. Dovrai però rifare la procedura di programmazione, che è diversa e si esegue da display.
La ricevente radio è già integrata?
No: la scheda ha il connettore a innesto per il modulo radio RQFZ, che si ordina separatamente. Chi ha già il modulo sulla vecchia scheda può recuperarlo.
Serve l’encoder sul motore per il rilevamento ostacoli?
No. La BRAIN 20 integra un encoder virtuale: riconosce l’ostacolo dall’assorbimento del motore, quindi funziona anche su motoriduttori che non hanno l’encoder fisico.
Dati aggiuntivi
| Marca | GENIUS (gruppo FAAC) |
| Serie | BRAIN |
| Uso | Cancelli a battente, 1 o 2 ante |
| Prodotto | Nuovo e originale |
| Condizione | Nuovo, imballo originale |
Garanzia
Prodotto nuovo e originale GENIUS, venduto con garanzia legale di 24 mesi. Spedizione in tutta Italia. Per assistenza sulla scelta o sulla compatibilità con il tuo impianto puoi scriverci: rispondiamo prima dell’acquisto.
