Scheda Centrale FAAC 740D 202269 Quadro di Comando 230V per Cancelli Scorrevoli 740 741 (ex 748D)

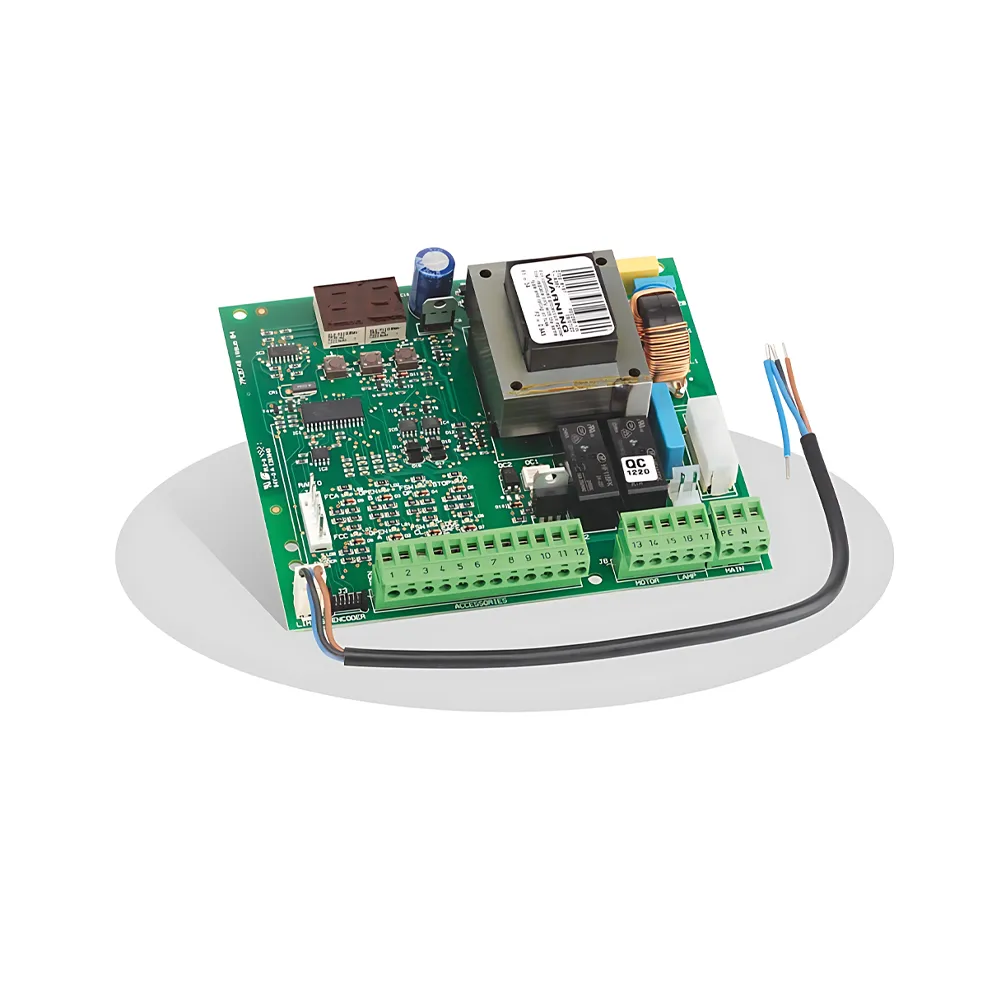

Scheda elettronica FAAC GENIUS SPRINT JA382 – 202269

La scheda elettronica FAAC GENIUS SPRINT JA382 codice 202269 è una centrale di comando progettata per il controllo di automazioni per cancelli scorrevoli a 230V.

Questa scheda è utilizzata principalmente nei motoriduttori FAAC GENIUS serie 740 e 741, oltre che su automazioni della gamma Falcon e Blizzard.

La programmazione avviene tramite display integrato e tre tasti di configurazione, permettendo una gestione semplice e completa delle funzioni dell’automazione.

Compatibilità

La centrale SPRINT JA382 è compatibile con i seguenti motoriduttori per cancelli scorrevoli:

• FAAC / GENIUS 740
• FAAC / GENIUS 741
• GENIUS Falcon
• GENIUS Blizzard

La scheda è progettata per essere installata direttamente all’interno dell’automatismo.

Caratteristiche principali

• Scheda elettronica originale FAAC GENIUS
• Progettata per motori scorrevoli 230V
• Programmazione tramite display e 3 tasti (+, −, F)
• Modalità di configurazione base o avanzata
• Gestione rallentamenti e apertura parziale
• Compatibile con encoder per sicurezza antischiacciamento

La centrale consente la gestione completa dell’automazione con numerose funzioni programmabili e sistemi di sicurezza integrati.

Modalità di funzionamento

La scheda supporta diverse logiche operative tra cui:

• Automatica
• Automatica passo passo
• Semiautomatica
• Sicurezza
• Semiautomatica B
• Uomo presente
• Logica mista

Caratteristiche tecniche

• Alimentazione: 220–240V ~ 50/60 Hz
• Potenza assorbita: 10 W
• Potenza max motore: 1000 W
• Carico max accessori: 0,5 A
• Tempo di lavoro: programmabile da 0 a 4 minuti
• Tempo di pausa: programmabile da 0 a 4 minuti
• Regolazione forza motore: 50 livelli
• Temperatura di esercizio: -20°C ÷ +55°C

Ingressi e uscite

• Ingressi: Open, Open parziale, sicurezza apertura, sicurezza chiusura, Stop, costa di sicurezza, alimentazione
• Uscite: motore, lampeggiante, alimentazione accessori 24V

La scheda dispone inoltre di connettori rapidi per moduli radio MINIDEC, DECODER o riceventi RP, oltre ai collegamenti per finecorsa ed encoder opzionale.

Dati prodotto

• SKU: 202269
• Marca: FAAC GENIUS
• Modello: SPRINT JA382
• Tipologia: scheda centrale per cancelli scorrevoli
• Alimentazione: 230V

Garanzia

Prodotto originale FAAC GENIUS coperto da garanzia 24 mesi.
